  • 产品简介

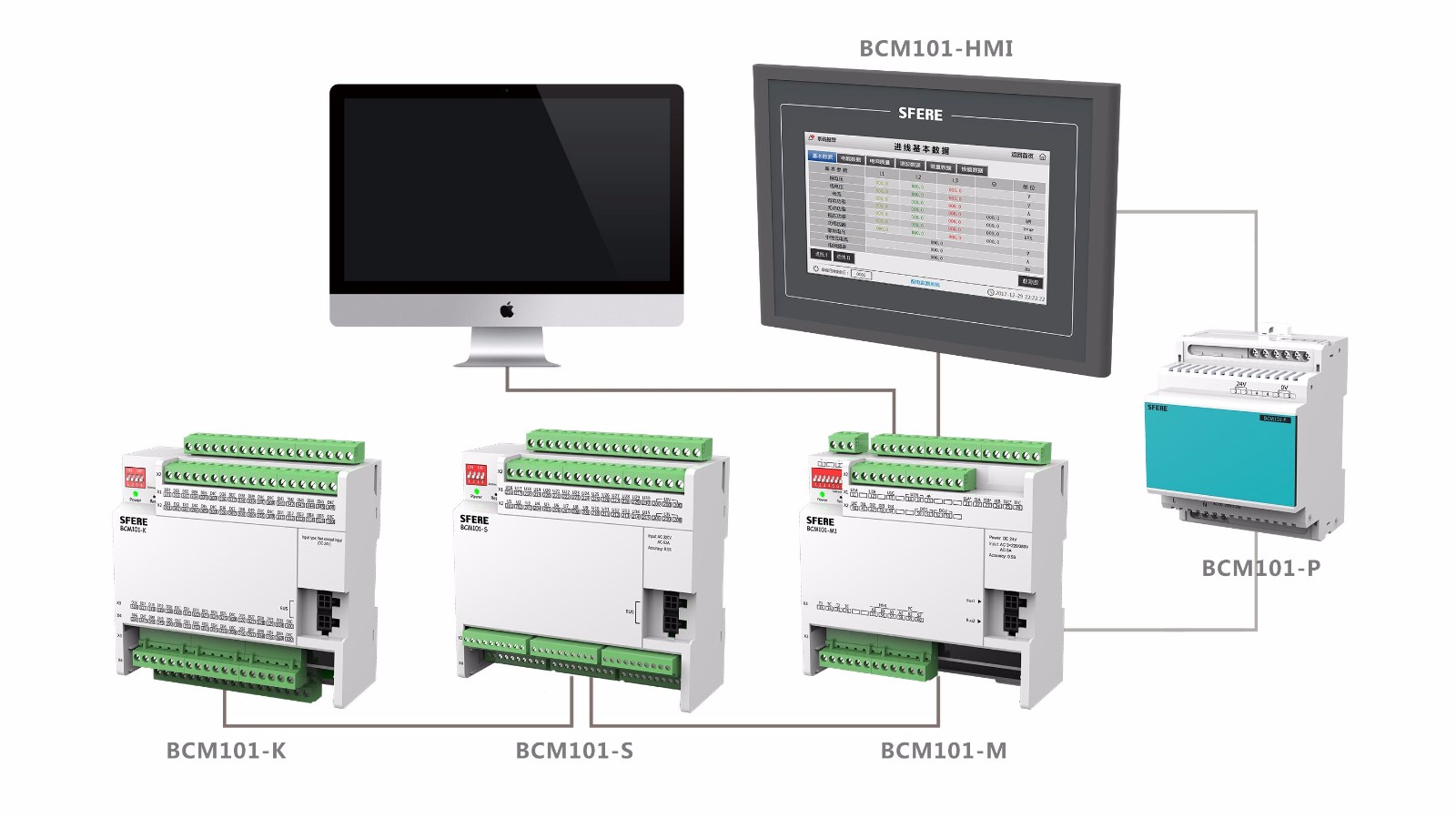

    交流精密配电监测单元BCM101系列产品用于数据中心交流电源列头柜电力参数的监测,测量进线和馈线支路的电压、电流、电能、谐波等电参数以及所有断路器开关状态,具有跳闸报警功能,各输出回路具有两级用户可设置的过流报警,预防潜在的电源故障。产品配置7寸液晶触摸屏,提供以太网通信接口,方便接入其他系统。


    进线监测模块



    BCM101-M

    进线监测模块用于监测1或2个交流三相进线回路的电网参数,

    可连接馈线监测模块和开关量监测模块。

    准确度等级 有功电能准确度0.5S级

    测量

    1/2路进线电压、零地电压、电流、功率、功率因数、频率、电能、

    需量、极值、总谐波畸变率、2~63次谐波含有率、不平衡度、

    电压波峰系数、电流K系数、温度等参数

    输入输出

    4路开关状态监测和2路报警输出 通信

    提供2路RS485通信接口,可选1路以太网接口扩展功能最多可挂接6个监测模块




    单位:mm

    馈线监测模块



    BCM101-S

    馈线监测模块可监测多达30个单相交流回路的电网参数,可通过电压实测值

    直接判断支路断路器分合状态,通过总线接口与进线监测模块连接。

    测量

    最多可测量30路馈线电压、电流、功率、频率、电能、电流总谐波畸变率、

    2~31次谐波含有率等参数


    计量

    内置专用电能计量芯片测量

    监测

    具有支路开关状态监测和电流两段阈值报警功能 通信

    具有4位拨码开关,方便设置通信地址安装外置接插式CT,配有专用线缆,每路电压与电流一一对应,方便换相操作




    单位:mm

    开关量监测模块



    BCM101-K

    开关量监测模块可监测多达60路断路器开关或故障状态,采用DC24V有源

    湿接点接入,通过总线接口与进线监测模块连接。

    测量 多达60路DC24V有源湿接点输入 通信

    具有4位拨码开关,方便设置通信地址





    单位:mm

    显示模块



    BCM101-HMI

    显示模块通过RS485总线与进线监测模块连接,用于进线、馈线电参数

    和断路器状态的测量信息的显示以及各模块参数的设置。


    显示 7寸触摸屏 设置

    各模块监测路数可配置





    单位:mm

    接插式电流互感器



    SHI-BCT50II/SHI-BCT100II

    闭合式电流互感器用于馈线回路电流信号的采集,与馈线监测

    模块配合使用。


    测量

    0.1%精度,最大63A/120A 安装

    采用螺丝固定,输出端子采用插拔式设计





    电源模块



    BCM101-P

    电源模块为整个监测单元提供DC24V工作电源。


    输入电压

    AC/DC 80-270V 输出电压

    DC 24V

    输出功率

    最大20W






    单位:mm
