  • 产品简介

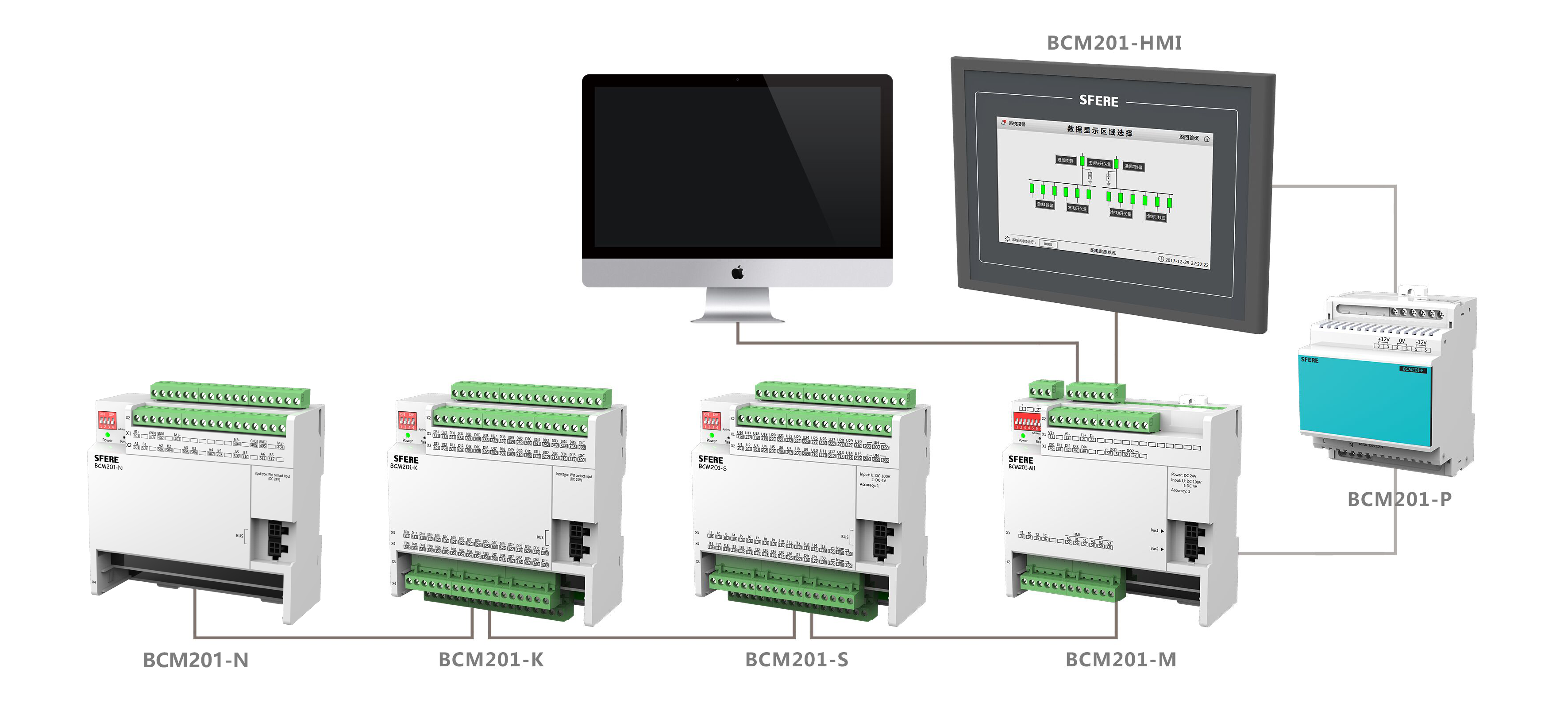

    直流精密配电监测单元BCM201系列产品用于数据中心直流电源列头柜电力参数的监测,测量进线和馈线支路的电压、电流、电能等电参数以及所有断路器开关状态,具有越限报警功能,各输出回路具有两级用户可设置的过流报警,预防潜在的电源故障。产品配置7寸液晶触摸屏,提供以太网通信接口,方便接入其他系统数。


    进线监测模块

    BCM201-M

    进线监测模块用于监测1或2个交流三相进线回路的电网参数,可连接馈线监测模块和开关量监测模块。

    准确度等级 有功电能准确度1级
    测量 1/2路进线电压、电流、功率、电能、需量、极值、温度等参数数
    输入输出 4路开关状态监测和2路报警输出
    通信 提供2路RS485通信接口,具有拨码开关,方便设置通信参数
    扩展功能 最多可挂接6个监测模块
    数据记录 存储最近10年电能,具有1024条SOE事件记录,1024条实时报警记录,12800条报警记录


    单位:mm


    馈线监测模块


    BCM201-S

    馈线监测模块可监测多达30个单相交流回路的电网参数,

    可通过电压实测值直接判断支路断路器分合状态,

    通过总线接口与进线监测模块连接。

    测量最多可测量30路馈线电压、电流、功率、电能等参数报警

    具有支路开关状态监测和电流两段阈值报警功能通信具有4位拨码开关,方便设置通信地址




    单位:mm


    绝缘监测模块


    BCM201-N

    绝缘监测模块用于DC240V或DC336V直流系统中,实现两段隔离

    母线对地电压、对地绝缘电阻测量及支路的绝缘检测,

    通过总线接口与进线监测模块连接。

    测量正负母线对地电阻、支路正负对地电阻参数报警

    对地绝缘电阻、支路对地绝缘电阻故障报警功能通信具有4位拨码开关,方便设置通信地址




    单位:mm


    开关量监测模块


    BCM201-K

    开关量监测模块可监测多达60路断路器开关或故障状态,采用

    DC24V有源湿接点接入,通过总线接口与进线监测模块连接。


    测量多达60路DC24V有源湿接点输入通信具有4位拨码开关,方便设置通信地址


    单位:mm


    显示模块


    BCM201-HMI

    显示模块通过RS485总线与进线监测模块连接,用于进线、馈线

    电参数和断路器状态的测量信息的显示以及各模块参数的设置


    显示 7寸触摸屏 设置 各模块监测路数可配置


    单位:mm


    电源模块


    BCM201-P

    电源模块为整个监测单元提供DC24V工作电源

    输入输出 输入DC 48V;输出 DC 24V 输出功率 ≤20W


    单位:mm
